列管式油冷卻器（GLC系列）

1.產品概述

GLC系列是按國外資料研制而成的新型高效列管式油冷卻器，適用于冶金、礦山、化工、電力、機床、輕工、塑料凳行業的液壓潤滑系統，將其工作介質冷卻到規定的溫度。

列管式油冷卻器由殼體、前蓋、后蓋、冷卻芯等組成。冷卻芯有換熱管、固定管板、浮動管板、拆流板、支撐桿組成。換熱管采用紫銅翅片管，管束一端固定，一端浮動，因而有效的避免因熱膨脹而起的結構故障。冷卻管可以從殼體中抽出，便于檢查，清洗 維修。

本款型號的列管式油冷卻器具有體積小、重量輕、結構新穎，換熱效果顯著等特點，性能達到國外同類產品的水平。

2.型號說明

GL C ※ _ ※ / ※ ※

① ② ③  ④   ⑤ ⑥

①名稱代號：列管式油冷卻器

②換熱器結構：C—翅片管

③設計序號：1-6 (進出水口：螺紋式;進出油口：法蘭或螺紋式)

④公稱冷卻面積：0.4-90m2

⑤壓力等級：0.6，1,1.6Mpa

⑥連接方式：省略—螺紋連接 F—法蘭連接

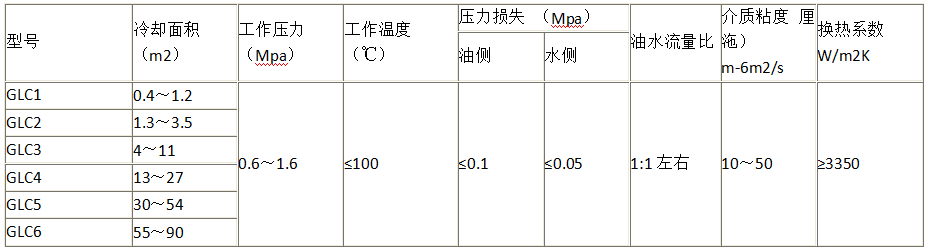

3.技術參數

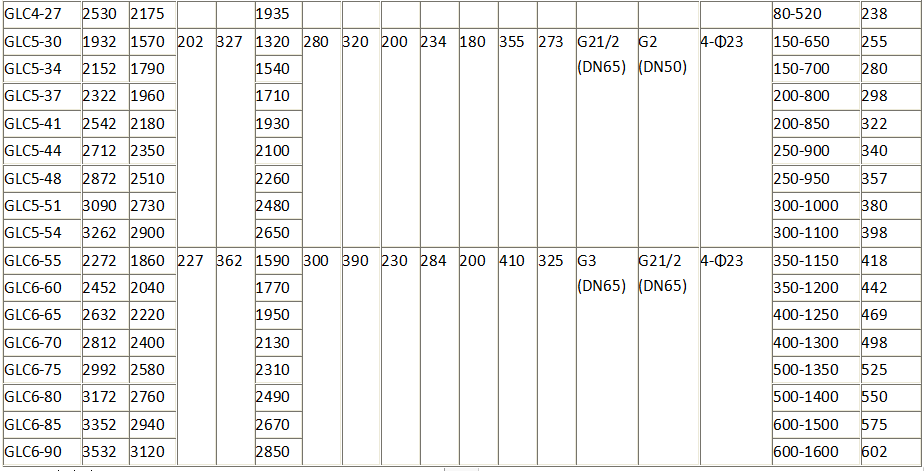

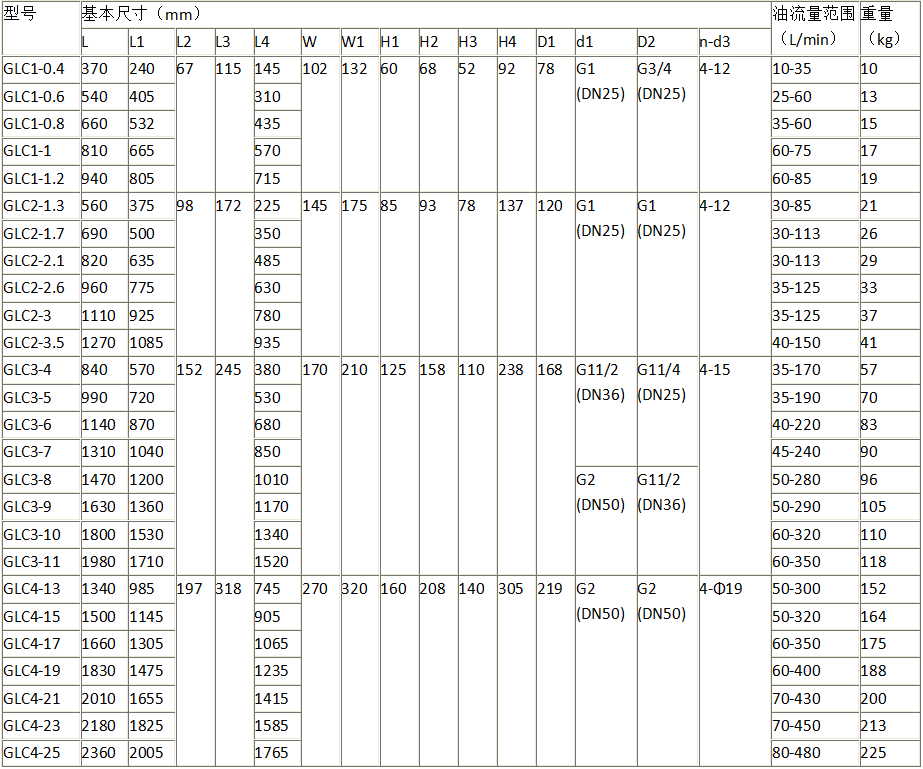

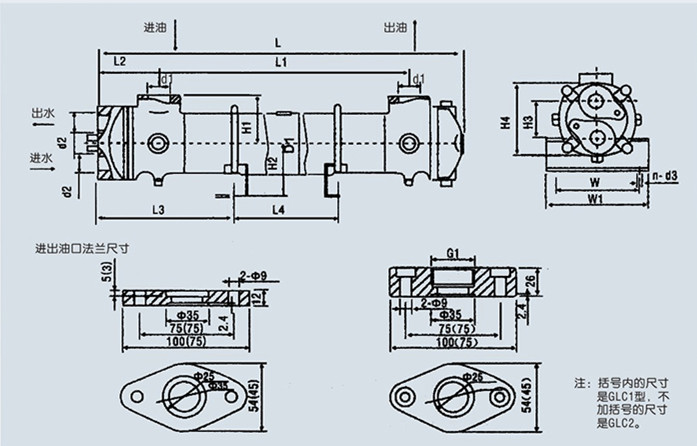

4.外形尺寸

5.注意事項

①較臟的介質通過冷卻器之前，應該有濾清器。

②安裝在一個單獨的有循環回路內，因(尾端)壓力較小。

③工作時，兩個循環回路均需排氣，以達到高效率，避免回路出現銹蝕。

④先接通冷介質，后接通熱介質，避免產生較大的熱壓力。

⑤被冷卻介質壓力應大于冷卻介質。

⑥冷卻水通常采用淡水，(用海水冷卻時需要特殊訂貨)。

⑦要定期排氣，并隔一段時間進行清洗。

⑧在寒冷季節，且冷卻器不在工作的情況下，必須將水放盡，以免凍裂。

6.訂貨說明

①訂貨時須寫明型號代號全稱，如：工作壓力1Mpa，冷卻面積4m2的列管式油冷卻器：GCL3-4/1。

②如對此冷卻器有特殊要求時，請向本企業商洽。

③本企業保留設計更改權，對修改不另行通知。
